Questão
ID 2090865Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA
Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.
Considere as informações a seguir para responder às próximas duas questões.

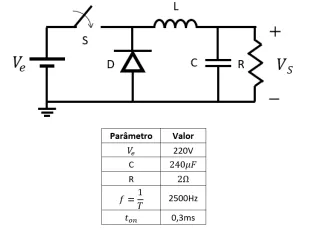

No conversor CC-CC a seguir a chave S representa o chaveamento periódico de um transistor IGBT ou MOSFET cuja razão entre o tempo em que a chave permanece ligada (𝑡𝑜𝑛) e o período total de comutação (𝑇) é denominada ciclo de trabalho.
O conversor opera no modo de corrente contínua (Continuous current mode - CCM) e todos os componentes são ideais. Assuma que a corrente no indutor aumenta linearmente durante o período em que a chave S está ligada (𝑡𝑜𝑛), e diminui linearmente quando a chave está desligada.
O valor do indutor L, em 𝜇𝐻, para que a variação máxima da corrente seja igual a 40A, é aproximadamente igual a
