Questão
ID 2090536Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

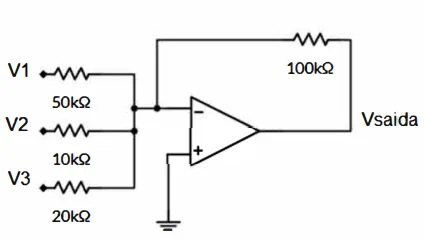

A figura a seguir representa uma aplicação do amplificador operacional 741.
Este CI (Circuito Integrado) é um amplificador operacional clássico que possui uma saída e duas entradas, sendo uma inversora e a outra não. Sendo V1 = 50 mV, V2= 30 mV e V3 = 20 mV, o valor da tensão de saída neste circuito é:
