Questão
ID 2090520Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.
Para regular uma tensão já retificada e filtrada, pode-se utilizar um circuito regulador que é composto basicamente por um diodo zener associado em paralelo à carga.

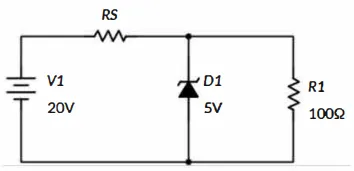

Tendo Vz = 5 V, lZMAX = 100 mA e lZmin= 10 mA, a resistência mínima (Rsmin) de regulação para o circuito mostrado na figura é:
