Desenvolver programas para CLPs que correspondam a operações lógicas combinacionais básicas da álgebra de Boole, associados aos circuitos de comando é de fundamental importância.

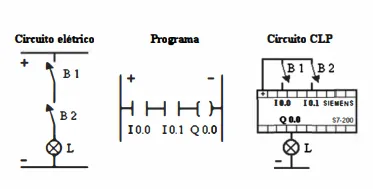

A figura mostra o circuito, o programa e a montagem no CLP.
Fonte: Curso de controladores lógicos programáveis- Laboratório de Engenharia Elétrica, UERJ
O funcionamento correto do circuito acima está representado em:
