Questão
ID 2090122Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.
As chaves possuem apenas dois estados: aberta e fechada. Uma chave ideal se comporta como um curto-circuito quando está fechada e como um circuito aberto quando está aberta.

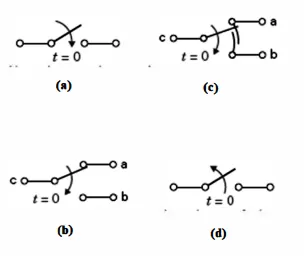

A figura a seguir mostra alguns tipos de chaves que podem ser aplicadas em controle de circuitos. Em cada caso, o instante em que a chave muda de estado está indicado em cada simbologia.
Fonte: Svoboda e Dorf. Introdução aos circuitos elétricos
No instante t= 0s, a chave unipolar normalmente fechada está representada pela opção:
