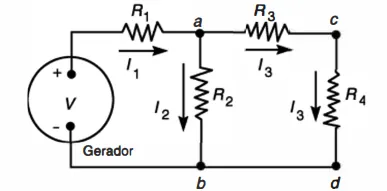

De acordo com a figura a seguir, as resistências R 1 , R 3 representam as resistências do condutor elétrico e as resistências R 2 , R 4 representam as cargas. Considere-se que R 1 = R 3 = 2 ohms e R 2 = 12 ohms e R 4 = 10 ohms. Fonte: Svoboda e Dorf. Introdução aos circuitos elétricos A resistência equivalente do circuito será de:

Questão 2090121

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 2090121

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

De acordo com a figura a seguir, as resistências R₁, R₃ representam as resistências do condutor elétrico e as resistências R₂, R₄ representam as cargas.

Considere-se que R₁ = R₃ = 2 ohms e R₂ = 12 ohms e R₄ = 10 ohms.

Fonte: Svoboda e Dorf. Introdução aos circuitos elétricos

A resistência equivalente do circuito será de:
