Questão 2085192 de Engenharia Mecatrônica - FUNDATEC 2018

Questão

ID 2085192

Disciplina: Engenharia Mecatrônica

Assunto: Diagramas Ladder

Ano: 2018 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Assembleia Legislativa do Estado do Rio Grande do Sul

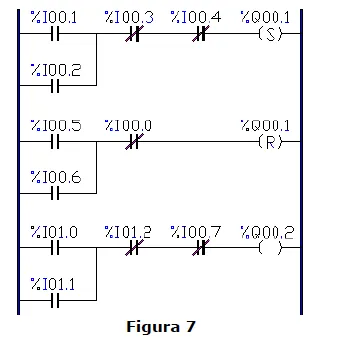

Analise o programa em linguagem Ladder apresentado na Figura 7 abaixo. Qual das alternativas descreve de forma mais completa e correta a lógica de um dos estados de operação da saída digital de endereçamento lógico 00.1?

Alternativa A: A saída digital de endereçamento lógico 00.1
estará inativa sempre que pelo menos uma
das entradas digitais de endereçamentos
lógicos 00.5 e 00.6 apresentarem nível
lógico 0 e a saída digital de endereçamento
lógico 00.0 apresentar nível lógico 1.
Alternativa B: A saída digital de endereçamento lógico 00.1
estará inativa sempre que as entradas
digitais de endereçamentos lógicos 00.5 e
00.6 apresentarem nível lógico 0 e a saída
digital de endereçamento lógico 00.0
apresentar nível lógico 1.
Alternativa C: A saída digital de endereçamento lógico 00.1
será ativada sempre que pelo menos uma
das entradas digitais de endereçamentos
lógicos 00.1 e 00.2 apresentarem nível
lógico 1 e ambas as saídas digitais de
endereçamentos lógicos 00.3 e 00.4
apresentarem nível lógico 0.
Alternativa D: A saída digital de endereçamento lógico 00.1
será ativada sempre que pelo menos uma
das entradas digitais de endereçamentos
lógicos 00.5 e 00.6 apresentarem nível
lógico 1 e a saída digital de endereçamento
lógico 00.0 apresentar nível lógico 0.
Alternativa E: A saída digital de endereçamento lógico 00.1
será ativada sempre que ambas as entradas
digitais de endereçamentos lógicos 00.1 e
00.2 apresentarem nível lógico 1 e ambas as
saídas digitais de endereçamentos lógicos
00.3 e 00.4 apresentarem nível lógico 0.
