Questão
ID 2085190Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2018 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Assembleia Legislativa do Estado do Rio Grande do Sul

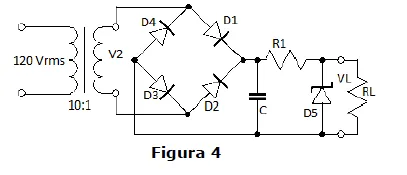

No circuito da Figura 4 abaixo, a tensão zener é de 9 V, a mínima corrente reversa zener é de 1 mA, a tensão limiar de condução dos diodos da ponte retificadora é de 0,7 V e a capacitância é de 100 μF. Para que a fonte tenha a capacidade de fornecer uma corrente de carga máxima de 65 mA, considerando uma tolerância teórica de 0% para o resistor R1, o valor máximo projetado para a resistência desse resistor deve ser:
