Questão
ID 2075462Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2010 Banca: FUNIVERSA Órgão: Secretaria de Planejamento, Orçamento e Gestão do DF

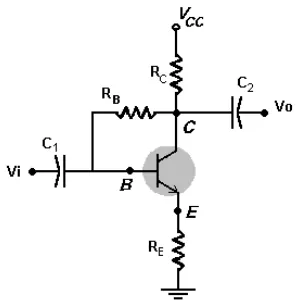

No circuito a seguir, realizando a análise CC do circuito, assinale a alternativa que possui o valor aproximado de VCE, sabendo que RC = 2,2 kΩ, RB = 330,0 kΩ, RE = 1,2 kΩ, VCC = 16,0 V e VB = 3,1 V.
