Questão
ID 2075460Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2010 Banca: FUNIVERSA Órgão: Secretaria de Planejamento, Orçamento e Gestão do DF

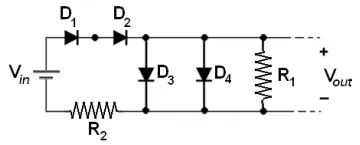

No circuito a seguir, sabendo que R1 = 3,0 kΩ, R2 = 5,6 kΩ, Vin = 25,0 V, que D1, D2 e D4 são de germânio, que D3 é de silício e que, para o germânio, VD = 0,3 V e, para o silício, VD = 0,7 V, e supondo todos os diodos ideais, assinale a alternativa que possui o valor aproximado da corrente que passa pelo resistor R1 no circuito.
