Questão 2074632

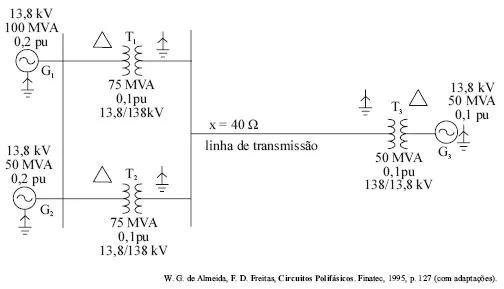

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência, o qual contém os dados dos seus principais equipamentos elétricos. Considere que o sistema opera em regime permanente com tensão nominal e que as correntes de carga nesta condição são desprezíveis frente às correntes de curto-circuito. Suponha que as reatâncias de seqüência positiva, negativa e zero de cada equipamento sejam as mesmas e que as resistências são desprezíveis.

Considerando as informações acima, a base de potência igual a 100 MVA e a base de tensão no gerador G1 igual a 13,8 kV, julgue os itens subseqüentes.

Considere faltas do tipo fase-terra do lado de alta tensão dos transformadores. Como os lados de baixa tensão dos transformadores estão ligados em triângulo, as correntes de curto-circuito não serão afetadas pelas impedâncias de seqüência zero dos geradores.
