Questão
ID 2074605Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Planejamento, Orçamento e Gestão do DF

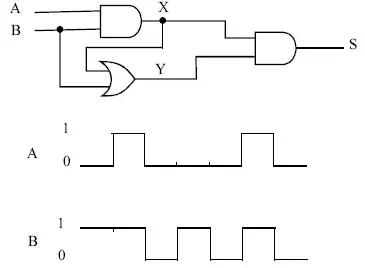

Tendo como base o circuito lógico mostrado na figura acima, e considerando os sinais aplicados às entradas A e B, julgue os itens que se seguem.
O sinal de saída S assume a forma equivalente ao de B.
