Questão
ID 2074603Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Sequenciais: Flip-flops
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Planejamento, Orçamento e Gestão do DF

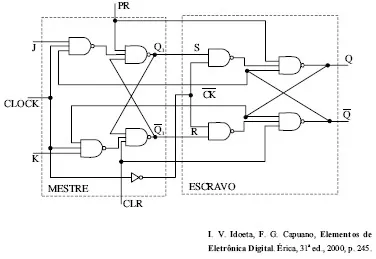

A figura acima mostra um Flip-Flop do tipo JK mestre-escravo com entrada preset (PR) e clear (CLR). Considerando essas informações, julgue os itens seguintes.
Os controles PR e CLR dependem da entrada clockpara atuarem.
