Questão
ID 2074572Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores para Instrumentos, Transformador de Potencial e Transformador de Corrente
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Planejamento, Orçamento e Gestão do DF

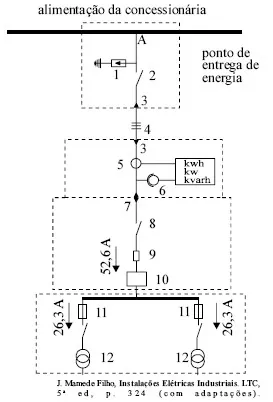

A figura acima mostra parte do diagrama unifilar de uma instalação elétrica conectada à rede da concessionária de energia elétrica. Na instalação como um todo, existem diversos equipamentos, mas na figura são mostrados apenas os equipamentos do lado de alta tensão. Com relação a essas informações, julgue os itens subseqüentes.
Os equipamentos 5 e 6, no diagrama, são necessários para a adaptação dos níveis de sinal visando à alimentação de medidores de energia ativa e reativa.
