Questão
ID 2074567Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Equipamentos de Manobra de Alta Tensão
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Planejamento, Orçamento e Gestão do DF

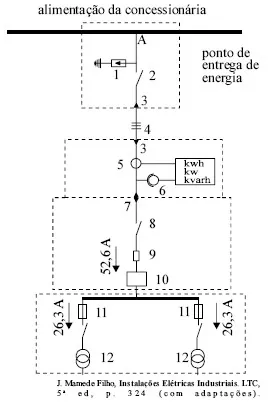

A figura acima mostra parte do diagrama unifilar de uma instalação elétrica conectada à rede da concessionária de energia elétrica. Na instalação como um todo, existem diversos equipamentos, mas na figura são mostrados apenas os equipamentos do lado de alta tensão. Com relação a essas informações, julgue os itens subseqüentes.
O elemento indicado no diagrama por 1 tem a função de proteger a instalação contra sobretensões de alta freqüência provenientes da rede da concessionária.
