Questão 2064771 de Engenharia Mecatrônica - UFMT 2024

Questão

ID 2064771

Disciplina: Engenharia Mecatrônica

Assuntos: Tração, Compressão e Torção em Limites Elásticos

Ano: 2024 Banca: UFMT - Universidade Federal de Mato Grosso Órgão: Prefeitura Municipal de Cáceres

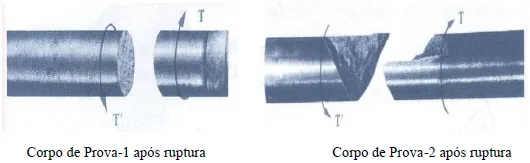

Elementos estruturais podem estar submetidos ao esforço interno de torção. Dentre os materiais que podem ser utilizados em estruturas, existem materiais que são considerados frágeis e materiais que são considerados dúcteis. As duas figuras apresentadas mostram dois corpos de prova constituídos de materiais diferentes quanto às suas ductilidades, que possuíam as mesmas dimensões e que foram submetidos a ensaios semelhantes de torção em laboratório, até que atingissem o colapso (sofressem ruptura).

FIGURA RETIRADA DO LIVRO, Página 133 - Figura 3.21 BEER, F. P.; JOHNSTON JR., E. R. e DeWOLF J. T.; “Resistência dos Materiais”, Editora McGraw-Hill, São Paulo, 4a edição, 2006, (ou edições anteriores: 2a edição 1982, 3a edição 1996).

Considerando as duas formas diferentes de rupturas que ocorreram nos dois corpos de prova, é correto afirmar:

Alternativa A:
O Corpo de Prova-1 é de material frágil e o Corpo de Prova-2 é de material dúctil.
Alternativa B:
Os dois corpos de prova se romperam devido à tensão normal de tração. No entanto, um sofreu ruptura a 45 graus do seu eixo longitudinal e o outro, na seção transversal reta em virtude das propriedades serem diferentes nos dois materiais.
Alternativa C:
No caso das barras de seção transversal circular submetidas apenas a momento de torção, as seções paralelas ou perpendiculares aos eixos longitudinais das barras estão submetidas somente a tensões cisalhantes puras. No entanto, tensões normais também serão encontradas em seções cujas orientações não sejam paralelas ou perpendiculares ao eixo da barra.
Alternativa D:
Para os dois corpos de prova ocorreram tensões de cisalhamento e tensões normais no plano da seção transversal reta. No entanto, nos planos que fazem 45º com os eixos das peças, ocorreram apenas tensões cisalhantes.
