Questão
ID 2063072Disciplina: Engenharia Mecatrônica
Assunto: Registradores e Contadores
Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Científica do Amapá

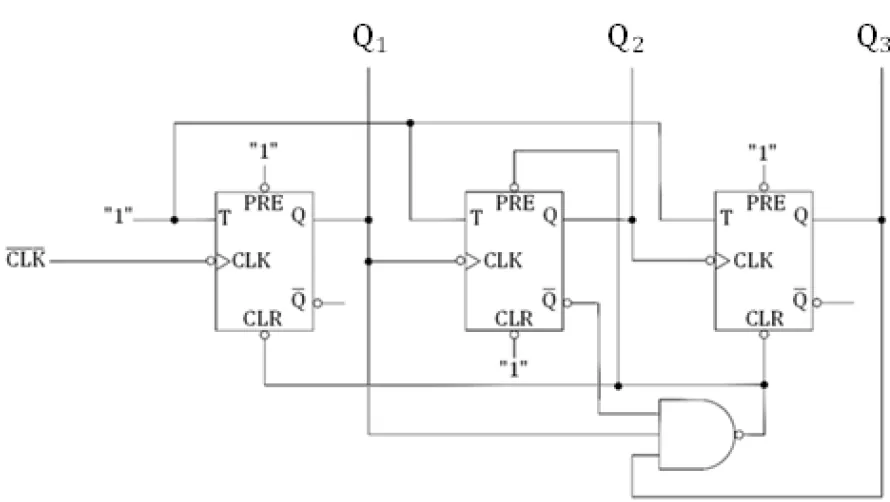

O circuito abaixo é um contador crescente assíncrono, composto por flips-flops T, com clear e preset assíncronos. A indicação “1”, na figura, indica o nível de tensão especificado para o nível lógico “1” (verdade).
Esse contador possui a seguinte quantidade de estados estáveis:
