Questão 2063070

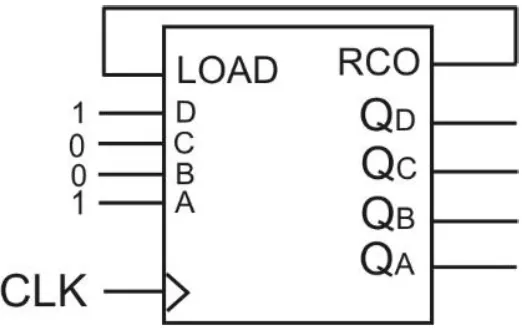

Figura 1

contador binário decrescente

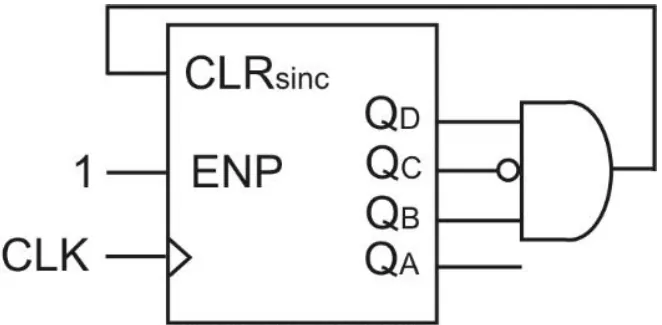

Figura 2

contador crescente binário

Considere os circuitos acima, construídos a partir de contadores. No circuito da Figura 1, um contador binário conta de forma decrescente até que o sinal de ripple acione o carregamento síncrono, reiniciando a contagem. Já no circuito da Figura 2, um contador binário conta de forma crescente até o sinal de clear síncrono seja acionado, reiniciando a contagem. Os números de estados da sequência de contagem nos circuitos da esquerda e da direita são, respectivamente,
