Considere o seguinte diagrama de estados de uma máquina de estados síncrona, na qual cada estado é designado por dois bits: B 2 B 1 , sendo o bit B 2 o mais significativo. Dado que o bit B 2 será implementado utilizando um flip-flop D, a sua lógica de próximo estado pode ser expressa por

\(B_2=\overline{B_2}\ .\ \overline{M}\ +\overline{B_1}\ .\ M\)

\(B_2=\overline{B_2}\ .\ \overline{M}\)

Questão 2063068

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 2063068

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Científica do Amapá

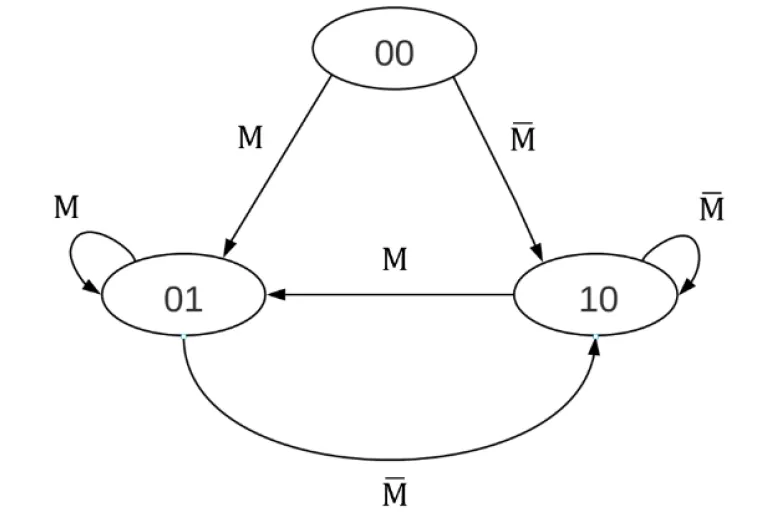

Considere o seguinte diagrama de estados de uma máquina de estados síncrona, na qual cada estado é designado por dois bits: B₂B₁, sendo o bit B₂ o mais significativo.

Dado que o bit B₂ será implementado utilizando um flip-flop D, a sua lógica de próximo estado pode ser expressa por
