Questão
ID 2063067Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Científica do Amapá

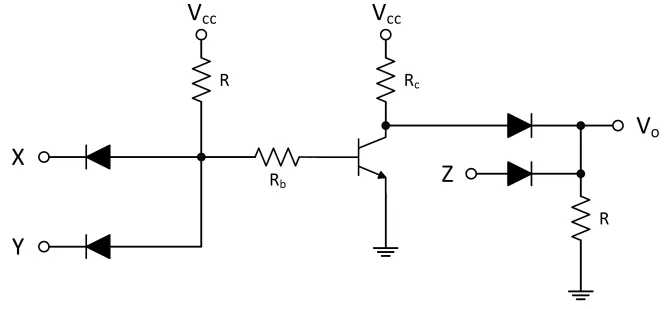

Considerando a implementação de circuitos lógicos com resistores, diodos e transistores, a equação a booleana implementada pelo circuito acima é
