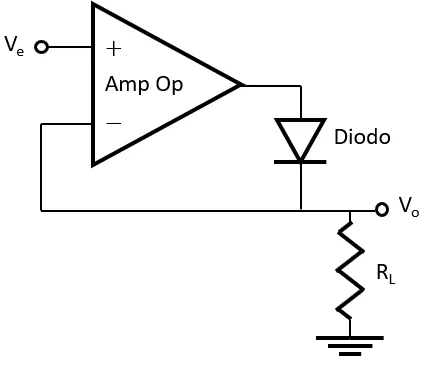

O circuito a seguir possui um amplificador operacional ideal (Amp Op) e um diodo ideal que exibe uma queda de tensão igual a 0,7V quando está na região de polarização direta.

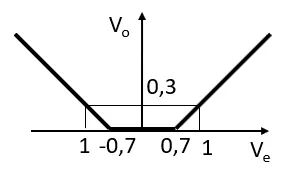

A curva que melhor representa a relação entre a tensão de entrada Ve e a tensão de saída Vo do circuito é:
