Questão
ID 2063059Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Conversores Analógico-digital e Digital-analógico
Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Científica do Amapá

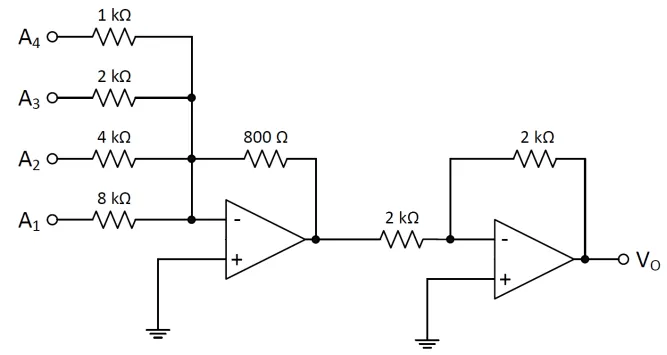

O circuito a seguir é um conversor digital-analógico de 4 bits, com a entrada sendo a palavra digital A4A3A2A1 e a saída o sinal Vo.
Os bits 1 da palavra digital são traduzidos com o nível de tensão 5 Volts, enquanto os bits 0 são traduzidos como 0 Volts.
Nesse circuito, a conversão da entrada digital 1011 é
