Questão
ID 2063042Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Perdas, Rendimento, Torque, Potência, Ângulo de Potência e Funcionamento Geral
Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Científica do Amapá

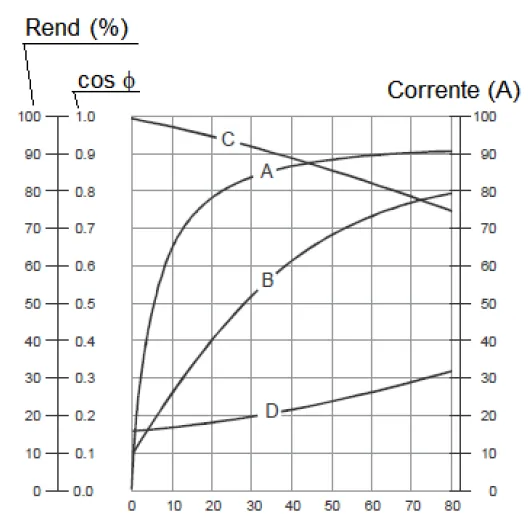

A curva característica de desempenho de um motor elétrico de 10CV é apresentada na figura a seguir:
Potência fornecida em relação à nominal (%)
Curva A: rendimento - Rend (%)
Curva B: fato de potência - cos Ⲫ
Esse motor foi colocado em operação com uma corrente nominal de 30A e uma potência de operação de 2CV. Nessas condições, os seus rendimento e fator de potência são, respectivamente, próximos de
