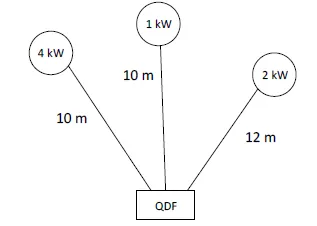

A figura a seguir mostra o esquemático de um parque fabril, composto por 3 máquinas instaladas em um mesmo circuito, (220V a dois condutores), com suas respectivas potências e distâncias do quadro de distribuição de força (QDF).
Condutor (mm²) | Queda de tensão % | ||
1% | 2% | 3% | |
1,5 | 21 054 | 42 108 | 63 162 |
2,5 | 35 090 | 70 180 | 105 270 |
4 | 56 144 | 112 288 | 168 432 |
6 | 84 216 | 168 432 | 252 648 |
10 | 140 360 | 280 720 | 421 080 |
Adotando uma queda de tensão de 2%, dimensione, pelo critério da queda de tensão, a seção mínima do condutor do circuito, em mm2, é
