Questão 2062083

Engenharia Mecatrônica · 2017

Questão

ID 2062083

Disciplina: Engenharia Mecatrônica

Assunto: Circuitos Pneumáticos e Comandos Sequenciais

Ano: 2017 Banca: COPESE UFPI - Comissão permanente de Seleção da Universidade Federal do Piauí Órgão: Universidade Federal do Piauí

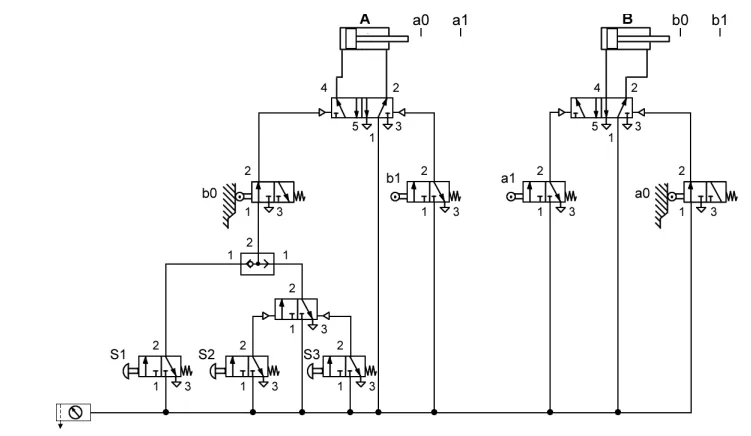

Sobre o circuito pneumático mostrado na figura abaixo, assinale a alternativa CORRETA.

Alternativa A:
O circuito, ao ser acionado, executará a seguinte sequência de movimentos dos seus atuadores A e B: A+, B+, (A-, B-).
Alternativa B:
O elemento S1 corresponde a uma válvula direcional biestável de 3 vias e 2 posições com retorno por mola e acionamento por botão sem trava.
Alternativa C:
As válvulas S1, S2 e S3 correspondem, respectivamente, ao acionamento de ciclo automático; acionamento de ciclo semiautomático e parada de ciclo semiautomático.
Alternativa D:
O circuito pneumático corresponde à sequência de movimentos A+, (B+, A-), B-.
Alternativa E:
O circuito pneumático pode ser acionado de forma semiautomática ou de forma automática.
