Questão 2055375 de Engenharia Elétrica e Engenharia Eletrônica - CEPS UFPA 2022

Questão

ID 2055375

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Magnéticos e Forças Magnéticas

Ano: 2022 Banca: CEPS UFPA - Centro de Processos Seletivos da Universidade Federal do Pará Órgão: Universidade Federal do Pará

A lei básica que determina a relação entre corrente elétrica e campo magnético é a Lei de Ampére, que pode ser representada pela equação 01.

_____________ \(\int\) 𝐽. da = \(\oint\) 𝐻.𝑑𝑙 eq. 01_______________________

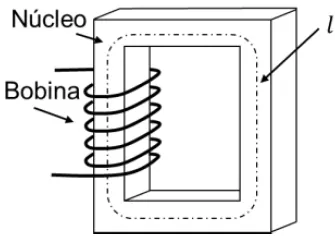

Onde: _____𝐽 é a densidade de corrente____________________ Figura 1 – Núcleo magnético e sua bobina

_________𝐻 intensidade de campo magnético

Com base na equação da Lei de Ampére descrita, pode-se afirmar corretamente que

Alternativa A:
quando a Lei de Ampére é aplicada ao núcleo magnético da figura 1, 𝑙 (da equação) é o caminho médio do campo magnético ao longo do núcleo e o primeiro termo da equação é o fluxo magnético concatenado.
Alternativa B:
a direção do campo magnético 𝐻, produzido por uma bobina em um núcleo magnético simples como o da figura 1, é obtida pela regra da mão esquerda.
Alternativa C:
a intensidade do campo magnético produz uma indução magnética proporcional à permeabilidade do material do núcleo magnético.
Alternativa D:
quando duas ou mais bobinas são colocadas sobre um circuito magnético, como em um transformador, os campos de dispersão são desconsiderados no cálculo para determinação do acoplamento entre as bobinas.
Alternativa E:
os dispositivos de conversão eletromecânica de energia, que incorporam elementos móveis, exigem núcleos sem entreferros.
