Questão
ID 2051100Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

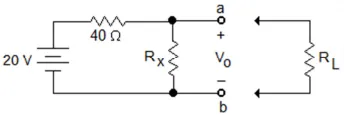

No circuito divisor de tensão representado na figura a seguir, o valor de Vo sem a carga RL é 4 V. Quando a resistência de carga RL é ligada aos terminais a-b, Vo cai para 3 V. Logo, os valores de RL e Rx são, respectivamente,
