Questão
ID 2051074Disciplina: Engenharia Mecatrônica
Assunto: Diagramas Ladder
Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

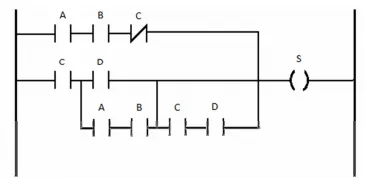

Um iniciante na linguagem de programação LD – Ladder Diagram – programou um controlador lógico programável – CLP –, pelo diagrama ladder representado a seguir.
A função lógica representativa deste diagrama é
