Questão
ID 2050991Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

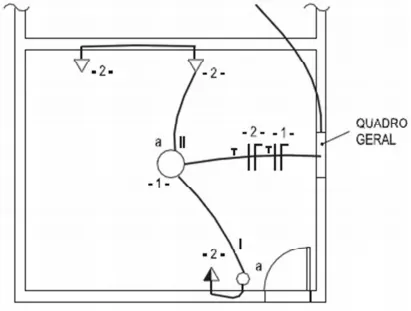

Considerando o desenho a seguir, que representa parte do projeto elétrico de uma edificação, e a tabela de condutores e sabendo que a instalação funciona em 120V, fase, neutro e terra e que as três tomadas do circuito 2 são de 1200VA cada, desprezando a queda de tensão do circuito, a seção mais econômica para o circuito 2 é de
Fios e cabos de cobre 70º - 750V - Capacidade de condução de corrente e queda de tensão unitária
Seção nominal (m m²) | CAPACIDADE DE CORRENTES AMPÈRES | QUEDA DE TENSÃO UNITARIA V/A. Km) | ||
Circuitos (monofásico ou bifásico) | Circuito trifásico | Sistema monofásico ou bifásico a dois condutores | Sistema trifásico | |
1 | 13,5 | 12 | 34,00 | 29,00 |
1,5 | 17,5 | 15,5 | 23,00 | 20,00 |
2,5 | 24 | 21 | 14,00 | 12,00 |
4 | 32 | 28 | 8,70 | 7,50 |
6 | 41 | 36 | 5,80 | 5,10 |
10 | 27 | 50 | 3,50 | 3,00 |
16 | 76 | 68 | 2,30 | 1,95 |
25 | 101 | 89 | 1,50 | 1,27 |
35 | 125 | 111 | 1,10 | 0,95 |
50 | 151 | 134 | 0,83 | 0,72 |
70 | 192 | 171 | 0,61 | 0,53 |
95 | 232 | 207 | 0,41 | 0,41 |
120 | 269 | 239 | 0,39 | 0,34 |
150 | 309 | 272 | 0,34 | 0,30 |
185 | 353 | 310 | 0,30 | 0,26 |
240 | 415 | 364 | 0,25 | 0,22 |
300 | 473 | 419 | 0,23 | 0,20 |
400 | 566 | 502 | 0,20 | 0,18 |
500 | 651 | 578 | 0,19 | 0,16 |
