Questão 2050957

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 2050957

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Dimensionamento de Condutores e Eletrodutos

Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

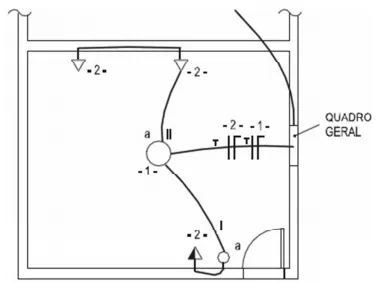

O desenho a seguir representa parte do projeto eletrico de uma edificação.

Considerando que a instalação funciona em 127V, fase, neutro e condutor de proteção, os eletrodutos designados como eletroduto I e eletroduto II, respectivamente, possuem os seguintes condutores:

Alternativa A:
eletroduto I; circuito 1; fase e retorno-circuito 2; fase, neutro e condutor de proteção eletroduto II; circuito 2; fase, neutro.
Alternativa B:
eletroduto I; circuito 1; fase e retorno-circuito 2; fase, neutro e condutor de proteção eletroduto II; circuito 2; fase, neutro e condutor de proteção.
Alternativa C:
eletroduto I; circuito 1; fase e neutro-circuito 2; fase, neutro e condutor de proteção eletroduto II ; circuito 1; fase e retorno-circuito 2; fase, neutro e condutor de proteção.
Alternativa D:
eletroduto I; circuito 1; fase e fase-circuito 2; fase, neutro
eletroduto II; circuito 2; fase, neutro e retorno.
