Questão
ID 2042779Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Medição de Potência e Energia Elétrica (Ativa e Reativa)
Ano: 2017 Banca: UFG - Universidade Federal do Goiás Órgão: Centrais Elétricas de Goiás

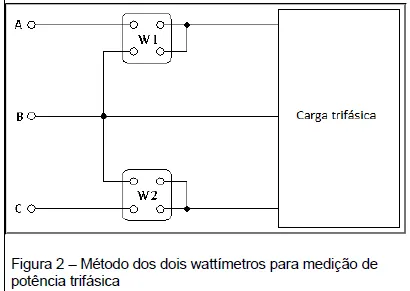

O método dos dois wattímetros é aplicável para medir potência em circuitos trifásicos a três fios e as cargas podem estar conectadas em Y ou Δ. A Figura 2 mostra o esquema de ligação dos wattímetros para medição de potência de uma carga trifásica, conectada em Y, equilibrada.
A tensão de linha na carga é 220V (valor eficaz) e módulo da impedância da carga é igual a Z = 10 Ω com fator de potência 0,5. O wattímetro 2 (W2) registra aproximadamente 2420 W. Qual é o valor medido pelo wattímetro 1 (W1)?
