Questão
ID 2042672Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Proteção de Máquinas Elétricas, Transformadores, Barramentos e Linhas
Ano: 2017 Banca: UFG - Universidade Federal do Goiás Órgão: Centrais Elétricas de Goiás

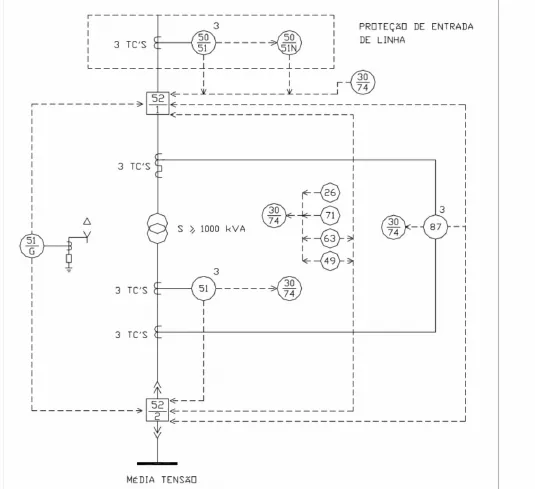

O esquema de proteção de uma subestação utiliza relés, cujas funções de proteção são identificadas por números, de acordo com normas internacionais. A Figura 4 mostra um esquema de proteção de uma subestação com primário acima de 15 kV. Os relés são identificados pelos números correspondentes às suas funções.
O relé responsável pela proteção diferencial do transformador é identificado pelo número
