Questão 2041697

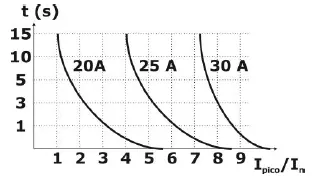

Durante a implementação dos circuitos de força e comando que acionará um motor de indução trifásico por meio de uma chave de partida direta, deseja-se dimensionar os fusíveis a serem usados para proteção da instalação. As curvas t x i dos fusíveis disponíveis são ilustradas na figura a seguir.

Para a realização do dimensionamento, o profissional responsável pela instalação anotou os seguintes dados de placa do motor: 4 CV, tensão nominal de linha igual a 500 / \(\sqrt{3}\) V, rendimento 73,6%, fator de potência 0,8 atrasado, tempo de partida igual a 1 segundo e corrente máxima na partida direta de 80 A.

Nessa situação, considerando que 1 CV = 736 W, é correto afirmar que a corrente nominal do motor I_n e a corrente nominal do fusível I_fusível mais adequado para a instalação serão, respectivamente, iguais a
