Questão 2041692 de Engenharia Elétrica e Engenharia Eletrônica - FUNIVERSA 2016

Questão

ID 2041692

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Equivalentes e Circuitos Magnéticos

Ano: 2016 Banca: FUNIVERSA Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amapá

Texto para responder às questões 53 e 54.

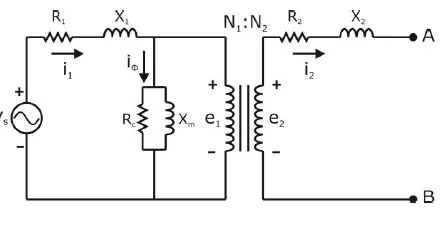

Os transformadores são dispositivos de grande relevância para os sistemas elétricos de potência modernos, pois permitem a elevação e abaixamento de tensões, viabilizando a transmissão de energia com níveis menores de corrente e, consequentemente, com menores perdas. Na figura a seguir, ilustra-se o modelo simplificado de um transformador, no qual são utilizados elementos R e L para representar as características de dispersão, perdas e magnetização do equipamento, bem como um transformador ideal para representar a relação de transformação N1/N2.

A respeito do modelo ilustrado acima, assinale a alternativa correta.

Alternativa A:
R1 e R2 representam os fluxos de dispersão nos enrolamentos primário e secundário, respectivamente; X1 e X2 representam as perdas no cobre dos enrolamentos primário e secundário, respectivamente; Rc representa as perdas por correntes parasitas no núcleo; e Xm representa a característica de magnetização do transformador (histerese).
Alternativa B:
R1 e R2 representam as perdas no cobre dos enrolamentos primário e secundário, respectivamente; X1 e X2 representam os fluxos de dispersão nos enrolamentos primário e secundário, respectivamente; Rc representa a característica de magnetização do transformador (histerese); e Xm representa as perdas por correntes parasitas no núcleo.
Alternativa C:
R1 e R2 representam as perdas no cobre dos enrolamentos primário e secundário, respectivamente; X1 e X2 representam os fluxos de dispersão nos enrolamentos primário e secundário, respectivamente; Rc representa as perdas por correntes parasitas no núcleo; e Xm representa a característica de magnetização do transformador (histerese).
Alternativa D:
R1 e R2 representam os fluxos de dispersão nos enrolamentos primário e secundário, respectivamente; X1 e X2 representam as perdas no cobre dos enrolamentos primário e secundário, respectivamente; Rc representa a característica de magnetização do transformador (histerese); e Xm representa as perdas por correntes parasitas no núcleo.
Alternativa E:
R1 e R2 representam as perdas no cobre dos enrolamentos primário e secundário, respectivamente; X1 e X2 representam os fluxos de dispersão nos enrolamentos primário e secundário, respectivamente; Rc representa as perdas por correntes parasitas no núcleo; e Xm representa a característica térmica do óleo do transformador.
