Questão
ID 2041684Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2016 Banca: FUNIVERSA Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amapá
Texto para responder às questões 44 e 45.

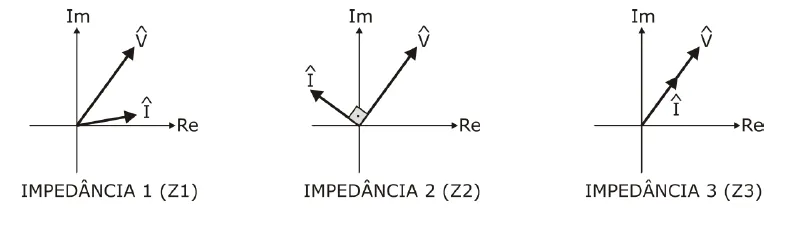

Para determinar a natureza de uma impedância, ou seja, se ela é resistiva, predominantemente indutiva, predominantemente capacitiva ou mesmo puramente indutiva e puramente capacitiva, analisa-se normalmente a relação angular entre tensões e correntes no ramo sob análise. Dessa forma, para se obter a natureza de três impedâncias distintas, denominadas de Z1, Z2 e Z3, que se encontram instaladas em um circuito CA, alunos de uma escola realizaram um experimento, no qual foram feitas medições fasoriais de tensão e de corrente em cada uma das impedâncias. Os resultados das medições são ilustrados na figura a seguir.
Ao se calcular as potências complexas absorvidas pelas impedâncias Z1, Z2 e Z3, foram verificados fatores de potência FP1, FP2 e FP3, respectivamente. A respeito dos resultados obtidos, é correto afirmar sobre os fatores de potência que
