Questão
ID 2041668Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2016 Banca: FUNIVERSA Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amapá

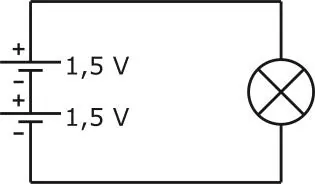

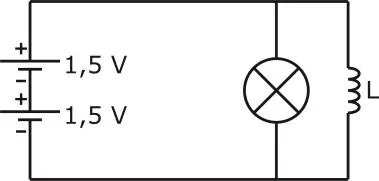

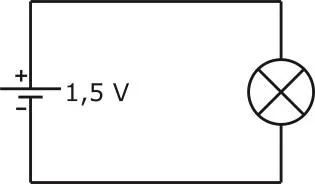

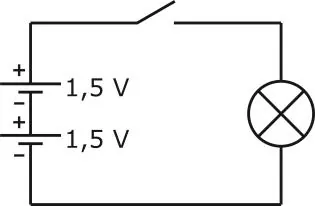

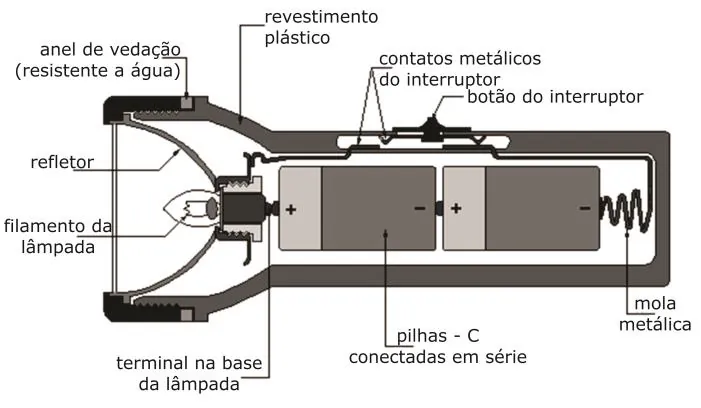

Durante um experimento, deseja-se representar o circuito elétrico de uma lanterna incandescente. A estrutura da lanterna utilizada no experimento é ilustrada na figura acima. Assinale a alternativa que apresenta corretamente o circuito da lanterna, considerando que as partes condutoras que interligam a lâmpada possuem resistência desprezível.
