Questão
ID 2038926Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2017 Banca: UFSB - Universidade Federal do Sul da Bahia Órgão: Universidade Federal do Sul da Bahia

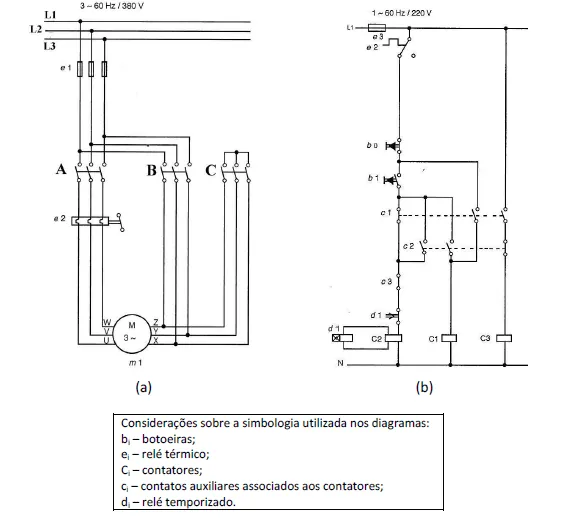

O diagrama esquemático (a) está associado ao circuito de força de uma chave estrela-triângulo e (b) ao diagrama de comando respectivo. No diagrama de força (a), têm-se os contatos principais A, B e C dos contatores e, no diagrama de comando, os contatos auxiliares c1, c2 e c3, e os contatores C1, C2 e C3.
Assinale a alternativa que apresenta a correta associação dos contatos principais A, B e C aos contatores C1, C2 e C3, respectivamente.
