Questão 2038664

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 2038664

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)

Ano: 2017 Banca: UFSB - Universidade Federal do Sul da Bahia Órgão: Universidade Federal do Sul da Bahia

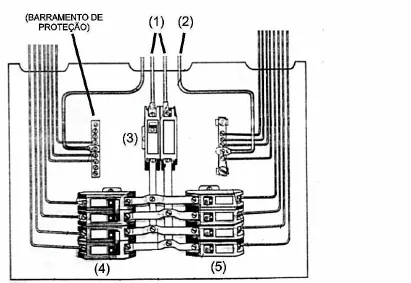

Considere o quadro de distribuição elétrica bifásica de uma residência, ilustrado a seguir, com componentes numerados de 1 a 5.

Assinale a alternativa que nomeia corretamente os componentes numerados.

Alternativa A:
1 – Fase, 2 – Neutro, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores bifásicos, 5 – Disjuntores monofásicos.
Alternativa B:
1 – Fase, 2 – Proteção, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores monofásicos, 5 – Disjuntores bifásicos.
Alternativa C:
1 – Neutro, 2 – Fase, 3 – Disjuntores bifásicos, 4 – Disjuntores monofásicos, 5 – Disjuntor diferencial residual geral.
Alternativa D:
1 – Proteção, 2 – Fase, 3 – Disjuntores monofásicos, 4 – Disjuntor diferencial residual geral, 5 – Disjuntores bifásicos.
