Questão 2038053

Engenharia Elétrica e Engenharia Eletrônica · 2015

Questão

ID 2038053

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2015 Banca: FCC - Fundação Carlos Chagas Órgão: Defensoria Pública do Estado de Roraima

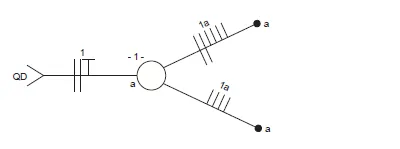

Considere o esquema unifilar abaixo.

Refere-se a um circuito

Alternativa A: bifásico, com dois interruptores simples bipolares comandando uma lâmpada, mas contém dois erros, pois há um retorno
em excesso no eletroduto entre a lâmpada e o interruptor inferior e dois retornos em excesso no eletroduto entre a
lâmpada e o interruptor superior.
Alternativa B: monofásico, com dois interruptores paralelos unipolares comandando uma lâmpada, mas contém um erro, pois falta o
neutro no eletroduto entre o QD e a lâmpada.
Alternativa C: bifásico, com dois interruptores paralelos bipolares comandando uma lâmpada, mas contém um erro, pois faltam dois
retornos no eletroduto entre a lâmpada e o interruptor inferior.
Alternativa D: monofásico, com dois interruptores intermediários unipolares comandando uma lâmpada, mas contém um erro, pois falta o
neutro no eletroduto entre o QD e a lâmpada.
Alternativa E: bifásico, com dois interruptores intermediários unipolares comandando uma lâmpada, mas contém dois erros, pois faltam
dois retornos no eletroduto entre a lâmpada e o interruptor superior e há dois retornos em excesso no eletroduto entre a
lâmpada e o interruptor inferior.
