Questão
ID 2036686Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Impedâncias de Sequência e Diagramas de Sequências (Componentes Simétricos)
Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Prefeitura Municipal de Paulínia

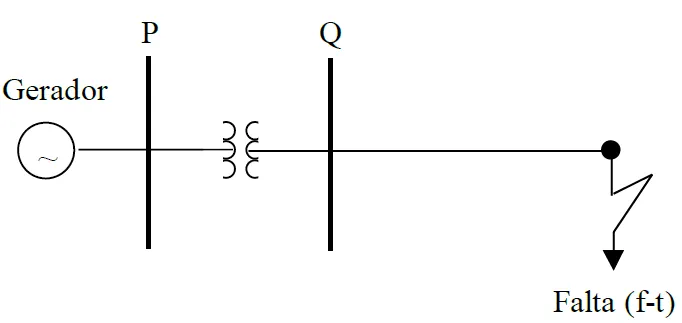

A figura a seguir apresenta um sistema elétrico trifásico em que ocorre uma falta no ponto indicado.
As reatâncias de Thèvenin de sequências positiva, negativa e zero, vistas do ponto da falta, são iguais a 0,2 p.u.; 0,2 p.u. e 0,1 pu. A tensão de Thèvenin de sequência positiva, nesse mesmo ponto, é igual a 1,0 pu. O setor onde ocorreu a falta tem como bases 20 MVA e 100 kV.
Os valores das correntes de curto-circuito para faltas Fase-Terra e Trifásica são respectivamente iguais a
