Questão
ID 2033603Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

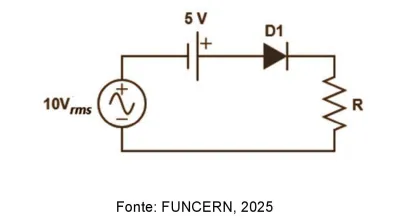

Considere o circuito ceifador mostrado abaixo, composto por uma fonte de tensão senoidal de 10V eficaz, uma fonte de tensão DC de 5V, um diodo de silício com tensão de condução VD = 0,7 e um resistor de carga R.
Nas condições apresentadas e considerando \(\sqrt{2}\) ≈ 1,414, o valor de pico da tensão no resistor R, em Volts, é
