Questão
ID 2033078Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

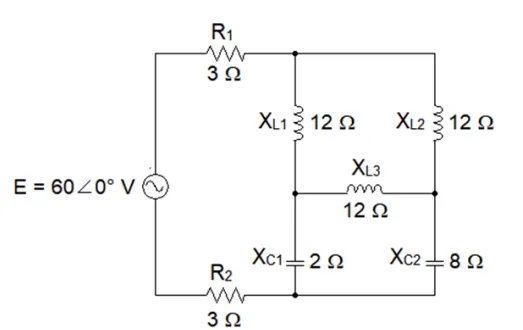

A figura a seguir apresenta um circuito alimentado por uma fonte senoidal de 60 V, contendo resistores, reatâncias indutivas e reatâncias capacitivas. Sabe-se que os resistores possuem 3 Ω cada, as reatâncias indutivas são de 12 Ω e as reatâncias capacitivas são de 2 Ω e 8 Ω.
FONTE: FUNCERN, 2025.
Com base nesses dados, o módulo da corrente eficaz total que circula no circuito é igual a
