Questão
ID 2032782Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

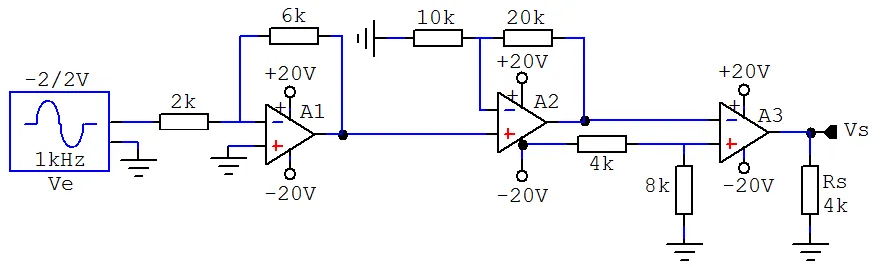

Para responder às questões 37 e 38, considere o circuito elétrico apresentado na Figura 10, onde os valores dos resistores estão apresentados em kΩ, Ve é um gerador de sinal senoidal de 1kHz e A1, A2 e A3 são amplificadores operacionais ideais.
Figura 10 – Amplificador operacional
O valor pico-a-pico da corrente elétrica que percorre Rs é
