Questão
ID 2032766Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

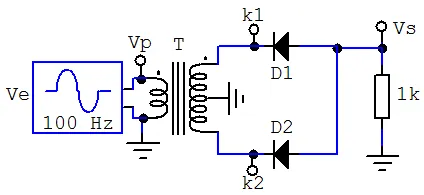

Para responder às questões 24 e 25, considere o circuito da Figura 06, onde o valor de R1 é apresentado em kΩ, T é um transformador com relação de espiras entre primário e secundário de 5:1 e Ve é uma fonte de sinal senoidal com frequência 100 Hz.
Figura 06
Os gráficos dos sinais de tensão, no domínio do tempo, aferidos nos pontos Vp, k1, k2 e Vs em relação ao terra são apresentados em:
