Questão
ID 2032762Disciplina: Engenharia Mecatrônica
Assunto: Diagramas Ladder
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco
Numa fábrica de produtos agrícolas, a função S, expressa pela tabela verdade abaixo, define o acionamento de uma esteira de transporte, em função de três sensores (A, B e C), respectivamente, conectados a três entradas digitais (I1, I2 e I3) de um CLP.
TABELA VERDADE
A | B | C | S |
0 | 0 | 0 | 1 |
0 | 0 | 1 | 0 |
0 | 1 | 0 | 1 |
0 | 1 | 1 | 0 |
1 | 0 | 0 | 1 |
1 | 0 | 1 | 0 |
1 | 1 | 0 | 1 |
1 | 1 | 1 | 1 |

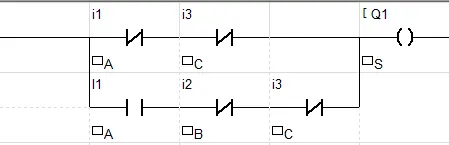

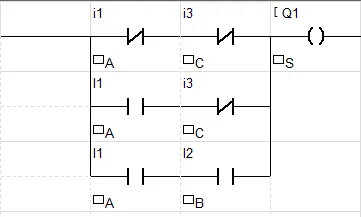

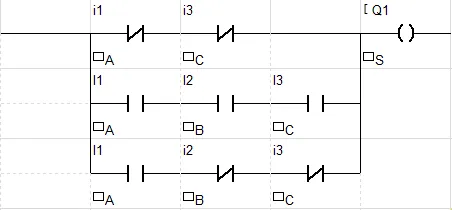

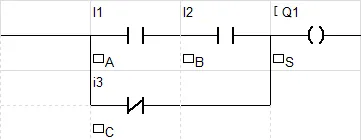

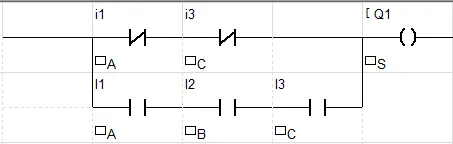

O programa ladder mais simples para implementar a função S é:
