Questão 2032673

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 2032673

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

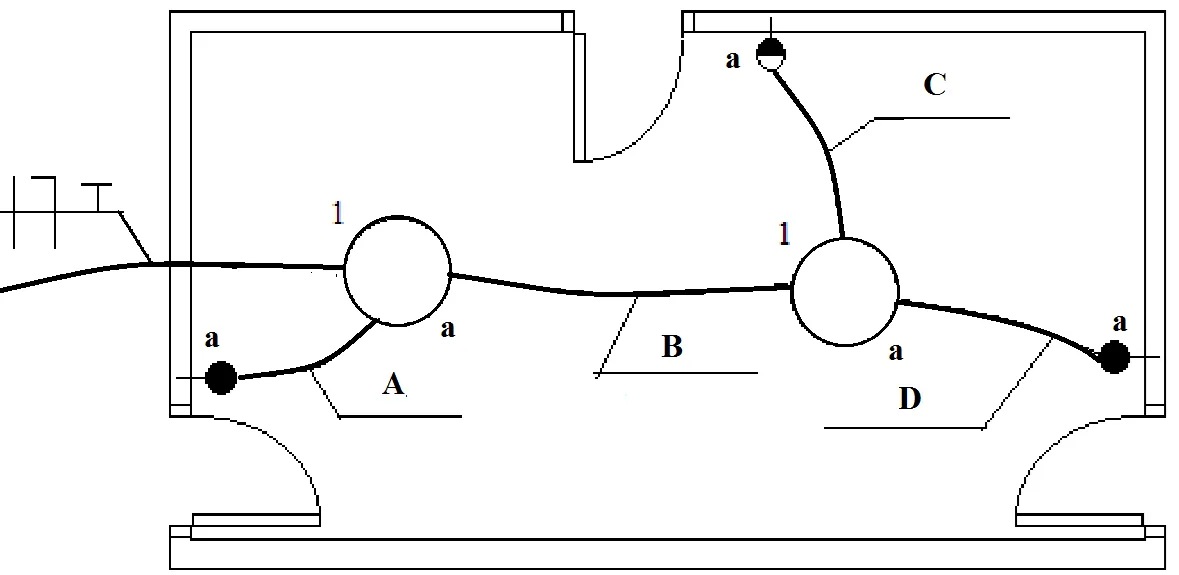

Na Figura 09, abaixo, é apresentada parte de uma edificação com o esboço da simbologia elétrica de encaminhamentos. Os trechos de eletrodutos A, B, C e D contêm condutores interligando as luminárias aos interruptores. Para que a instalação funcione de maneira correta, os condutores presentes em A, B, C e D devem ser, respectivamente,

Figura 09

Alternativa A:
A: uma fase e dois retornos; B: uma fase, um neutro e dois retornos; C: quatro retornos; D: três retornos.
Alternativa B:
A: uma fase e um neutro; B: dois retornos; C: Quatro retornos; D: três retornos.
Alternativa C:
A: uma fase e dois retornos; B: um neutro e três retornos; C: quatro retornos; D: três retornos.
Alternativa D:
A: três retornos; B: uma fase, um neutro e dois retornos; C: quatro retornos; D: três retornos;
Alternativa E:
A: uma fase e dois retornos; B: uma fase e dois retornos; C: uma fase e três retornos; D: três retornos.
