Questão
ID 2032665Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

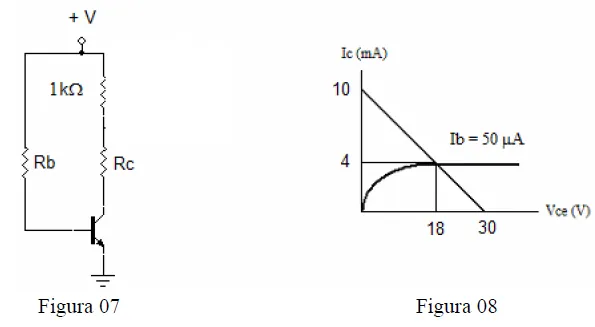

Os transistores necessitam de resistores para sua correta polarização. A partir da curva característica do transistor e fazendo uso da reta de carga é possível determinar o ponto de operação do transistor. Analise as figuras abaixo e assinale a opção que representa os valores dos resistores Rc e Rb, respectivamente.
