Questão 2032659 de Engenharia Elétrica e Engenharia Eletrônica - IFPE 2017

Questão

ID 2032659

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Controle de Materiais Elétricos

Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

Observe a Figura 03 para responder às questões 21 e 22.

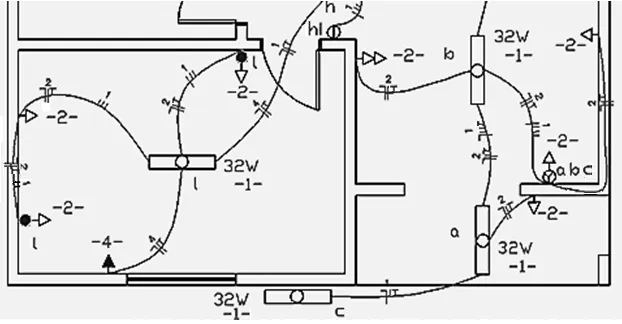

Figura 03

A Figura 03 indica a utilização de diversos materiais. Em relação a esses materiais e suas quantidades, assinale a alternativa CORRETA.

Alternativa A:
Denominação
Quantidade
Denominação
Quantidade
Caixa retangular
12
Interruptor paralelo
2
Caixa octogonal
4
Tomada baixa
7
Interrutor de 2 seções
1
Tomada alta
1
Interrutor de 3 seções
1
Alternativa B:
Denominação
Quantidade
Denominação
Quantidade
Caixa retangular
4
Interruptor paralelo
2
Caixa octogonal
12
Tomada baixa
7
Interrutor de 2 seções
1
Tomada alta
1
Interrutor de 3 seções
1
Alternativa C:
Denominação
Quantidade
Denominação
Quantidade
Caixa retangular
12
Interruptor paralelo
1
Caixa octogonal
4
Tomada baixa
7
Interrutor de 2 seções
1
Tomada alta
1
Interrutor de 3 seções
1
Alternativa D:
Denominação
Quantidade
Denominação
Quantidade
Caixa retangular
12
Interruptor paralelo
2
Caixa octogonal
4
Tomada baixa
1
Interrutor de 2 seções
1
Tomada alta
7
Interrutor de 3 seções
1
Alternativa E:
Denominação
Quantidade
Denominação
Quantidade
Caixa retangular
12
Interruptor paralelo
1
Caixa octogonal
4
Tomada baixa
1
Interrutor de 2 seções
1
Tomada alta
7
Interrutor de 3 seções
1

Estatísticas Cadernos

Denominação	Quantidade	Denominação	Quantidade
Caixa retangular	12	Interruptor paralelo	2
Caixa octogonal	4	Tomada baixa	7
Interrutor de 2 seções	1	Tomada alta	1
Interrutor de 3 seções	1
