Questão
ID 2032653Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

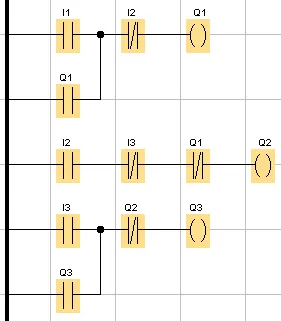

A linguagem gráfica Ladder é a mais difundida e encontrada em quase todos os CLPs. Ela se baseia na lógica de relés e contatos elétricos para comandar controladores lógicos programáveis (CLP). Um exemplo desta programação pode ser visto na Figura 02, abaixo.
Figura 02

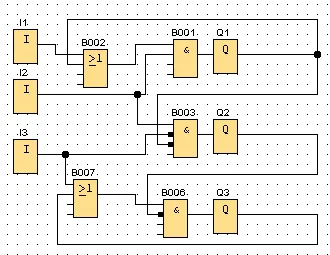

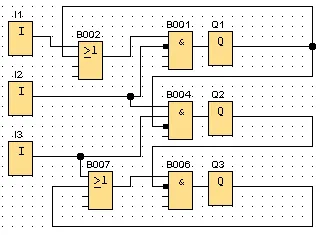

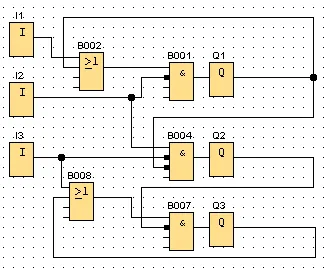

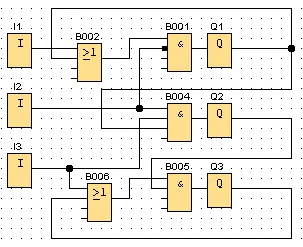

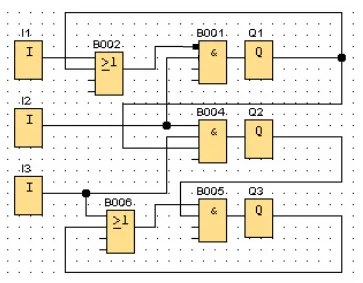

Paralelamente, uma outra linguagem, chamada FBD, cujos elementos são expressos por blocos interligados, é também bastante difundida. Sabendo que a lógica Ladder pode ser representada pela lógica FBD, assinale a alternativa que corresponde à representação CORRETA da Figura 02.
