Questão 2032458

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 2032458

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)

Ano: 2016 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

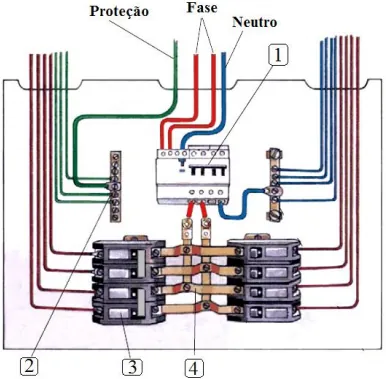

Observe a estrutura do quadro de distribuição (QD) bifásico apresentado a seguir.

Assinale a alternativa com a identificação CORRETA dos elementos numerados

Alternativa A:
1 – Disjuntor diferencial residual tetrapolar; 2 – Barramento de proteção; 3 – Disjuntor termomagnético monofásico de circuito terminal; 4 – Barramento de seccionamento das fases.
Alternativa B:
1 – Disjuntor termomagnético tripolar; 2 – Barramento de proteção; 3 – Disjuntor diferencial bifásico de circuito terminal; 4 – Barramento de seccionamento das fases.
Alternativa C:
1 – Disjuntor diferencial residual tripolar; 2 – Haste de aterramento; 3 – Disjuntor residual bifásico de circuito terminal; 4 – Barramento de alta tensão.
Alternativa D:
1 – Disjuntor termomagnético tripolar; 2 – Haste de aterramento; 3 – Disjuntor bifásico termomagnético de circuito terminal; 4 – Barramento de alta tensão.
Alternativa E:
1 – Disjuntor diferencial residual tetrapolar; 2 – Barramento de proteção; 3 – Disjuntor bifásico termomagnético de circuito terminal; 4 – Barramento de seccionamento das fases.
